【案例】农光互补-总体布局+农业方案

Minor昔年
关注

  农光互补项目通过建设农业大棚,在棚顶安装太阳能光伏组件用以发电,兼顾种植,实现光能和土地的集约化、立体化综合利用,让农业种植实现绿色、高产、高效的同时,使太阳能这一清洁能源得到充分开发利用。现给大家推广介绍多种农业大棚结合建设的光伏项目整体布局及技术方案。

  一、总平面布置图

  1、布置原则园区总体规划布置

  场区力求总体紧凑、节约用地和投资,注意场区绿化和场内人流物流的组织。靠近主入口设置的是办公宿舍、生态连栋温室、食用菌菌棒加工车间、消毒制种车间。

  2、项目建设内容

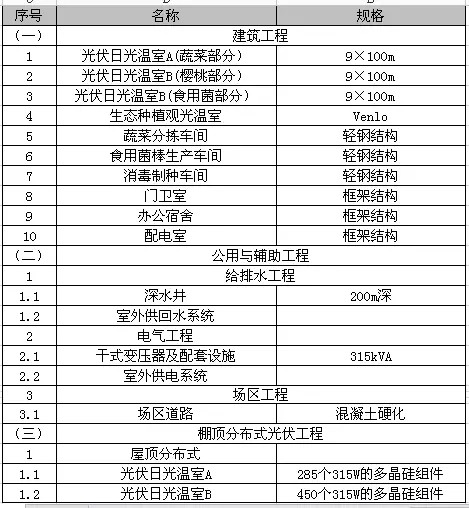

  根据项目建设设计方案及建设规模,本项目中,园区具体建设项目内容见下表。

  3、建筑工程

  (1)光伏日光温室A型

  光伏日光温室A型,其总跨度为13m、总长度100m。其中南侧日光温室的跨度10m、长度100m。根据当地气象条件和温室使用功能需要,结合日光温室的采光特点、合理的保温比以及造价等综合因素,通过合理采光设计理论计算,确定南侧日光温室的前屋面采光角与后墙高度。为配合北侧的光伏组件的安装,温室为无后屋面形式。为通风降温需要,温室在前屋面设上下通风口;为保温需求,在前屋面塑料薄膜上方设计有电动卷被保温系统,保温被为抗UV防雨型保温被。每个A型温室装机容量89.78kW,共安装285个315W的多晶硅组件组件按照固定式支架安装,每19个光伏组件串联成一条支路,每个A型温室共计15条支路,接入1台16进1出的汇流箱。
